Le treillis soudé représente un élément essentiel dans la construction moderne, garantissant la solidité et la durabilité des ouvrages en béton. Que vous planifiez une dalle, une chape ou un mur, comprendre les spécificités de ce matériau vous permettra de faire les bons choix pour votre projet. Ce guide détaille tout ce qu’il faut savoir sur le treillis soudé : ses types, dimensions, applications et méthodes de pose.
Qu’est-ce qu’un treillis soudé ?

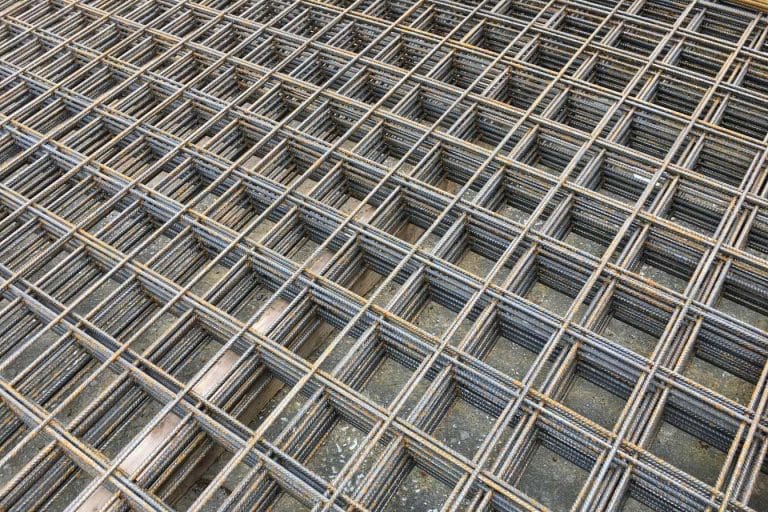

Un treillis soudé est une armature métallique préfabriquée constituée de fils d’acier longitudinaux et transversaux assemblés par soudure électrique. Cette technique de fabrication garantit une résistance mécanique optimale et une régularité parfaite des mailles.
Le treillis soudé s’intègre dans le béton armé pour absorber les efforts de traction et prévenir la fissuration. Contrairement aux fers à béton traditionnels qui nécessitent un liage manuel, le treillis soudé arrive sur chantier prêt à l’emploi. Sa structure en grille métallique offre une répartition homogène des contraintes sur toute la surface de l’ouvrage.
Fabriqué selon des normes strictes (NF A 35-016), ce matériau se compose généralement d’acier haute adhérence dont le diamètre des fils varie entre 3 et 12 mm. Les dimensions des mailles oscillent couramment entre 100 et 200 mm. Cette standardisation facilite la conception des projets et accélère considérablement les délais de mise en œuvre sur les chantiers de construction.
Les différents types de treillis soudés
Treillis soudés de surface
Les treillis soudés de surface, également appelés treillis anti-fissuration, sont conçus pour les ouvrages peu sollicités. Leur section d’acier réduite les rend idéaux pour les dalles légères, chapes de finition et planchers d’épaisseur limitée.
Ces treillis présentent généralement des fils de faible diamètre (entre 3 et 5 mm) espacés régulièrement. Ils se posent principalement dans les dalles sur terre-plein, les allées piétonnes ou les terrasses résidentielles. Leur fonction première consiste à limiter les fissures de retrait dues au séchage du béton plutôt qu’à supporter des charges importantes.
La gamme PAF (Panneaux Anti-Fissuration) représente l’exemple typique de ce type d’armature. On les trouve en rouleaux ou en panneaux selon les besoins du chantier.
Treillis soudés de structure
Les treillis soudés structurels possèdent une section d’acier supérieure et supportent des charges conséquentes. Leurs fils d’acier atteignent 6 à 12 mm de diamètre, offrant une résistance mécanique nettement accrue.
Ces armatures se destinent aux ouvrages porteurs : dalles épaisses, planchers d’étages, fondations et structures soumises à des charges lourdes. La série ST (Structural Treillis) constitue la référence dans cette catégorie, avec différentes classes selon l’intensité des contraintes prévues.
Leur conception permet de reprendre les efforts de flexion et de cisaillement dans les éléments structurels. Ces treillis nécessitent un calcul précis par un bureau d’études pour garantir la stabilité de l’ouvrage.
Dimensions et caractéristiques techniques
Les dimensions standard des panneaux de treillis soudé mesurent généralement 2,40 m × 6 m ou 3 m × 6 m. Ces formats facilitent le transport et la manipulation sur chantier. Certains fabricants proposent également des rouleaux de treillis pour les surfaces réduites ou irrégulières.
L’espacement des fils constitue un paramètre essentiel : les mailles de 150 × 150 mm représentent la configuration la plus courante pour les applications standard. Des mailles plus serrées (100 × 100 mm) conviennent aux ouvrages fortement sollicités, tandis que des espacements de 200 × 200 mm suffisent pour les dalles légères.
Le poids des panneaux varie entre 10 et 60 kg selon le diamètre des fils et la densité de la grille. Cette caractéristique impacte directement la manutention sur chantier et le choix des équipements de levage nécessaires.
Les modèles st 25, st 25c et st 25 cs
Le treillis ST 25 figure parmi les références les plus utilisées dans la construction résidentielle. Avec des fils de 7 mm espacés de 150 mm, il offre un excellent rapport résistance-prix pour les dalles standard de 12 à 15 cm d’épaisseur.
Le modèle ST 25C intègre des fils de chaînage renforcés sur les bords, améliorant la rigidité périphérique des panneaux. Cette configuration facilite la pose et réduit les risques de déformation pendant le coulage du béton armé.
Le ST 25 CS combine les avantages du ST 25C avec des soudures renforcées, garantissant une tenue optimale dans les conditions de chantier exigeantes. Ces trois modèles couvrent la majorité des besoins pour les dalles de maisons individuelles, garages et structures légères.
Les applications du treillis soudé
Dalles et chapes en béton
Les dalles en béton constituent l’application principale du treillis soudé. Qu’il s’agisse de dalles sur terre-plein, de planchers d’étage ou de terrasses, le treillis assure la cohésion du béton et prévient les fissurations.
Dans les chapes de finition, un treillis léger (type PAF 3 ou PAF 4) suffit généralement. Pour les dalles industrielles supportant des charges lourdes, on privilégie des treillis structurels avec des sections d’acier importantes. L’épaisseur de la dalle et la nature des sollicitations déterminent le choix du modèle approprié.
Les dalles de compression sur planchers à poutrelles nécessitent également un ferraillage par treillis soudé. Cette configuration permet de créer une surface plane et résistante, solidarisant l’ensemble de la structure.
Murs et structures verticales
Le treillis soudé trouve également sa place dans les murs en béton banché et les voiles verticaux. Disposé en double nappe (une de chaque côté), il assure la résistance aux efforts horizontaux et verticaux.
Dans les murs de soutènement, le treillis reprend les poussées du terrain et limite les déformations. Les piscines enterrées utilisent intensivement ce type d’armature pour garantir l’étanchéité structurelle et résister à la pression de l’eau.
Les fondations profondes, pieux et longrines intègrent aussi du treillis soudé pour renforcer les zones fortement sollicitées. Cette polyvalence fait du treillis un matériau incontournable dans pratiquement tous les ouvrages en béton armé.
Comment choisir son treillis soudé ?
Le choix d’un treillis soudé repose sur plusieurs facteurs techniques qu’il convient d’analyser avec rigueur. La nature de l’ouvrage représente le premier critère : une simple dalle décorative n’exige pas les mêmes armatures qu’un plancher d’étage porteur.
L’épaisseur du béton influence directement la section d’acier nécessaire. Une dalle de 10 cm requiert généralement un treillis léger, tandis qu’une dalle de 20 cm nécessite un modèle structurel. Les charges prévues (passage piéton, véhicules légers ou poids lourds) constituent également un paramètre déterminant.
Le type de sol et les conditions de mise en œuvre entrent en ligne de compte. Un sol stable et compacté permet parfois d’alléger le ferraillage, alors qu’un terrain argileux ou remblayé impose des armatures renforcées pour compenser les tassements différentiels.
Critères de sélection
Le diamètre des fils constitue l’indicateur principal de la résistance du treillis. Pour les applications courantes, des fils de 6 à 8 mm suffisent amplement. Les ouvrages sollicités nécessitent des diamètres de 10 à 12 mm.
L’espacement des mailles impacte la répartition des contraintes : plus il est serré, meilleure est la distribution des efforts. Un espacement de 150 mm représente le compromis optimal pour la plupart des projets résidentiels.
La classe de l’acier (généralement B500 pour l’acier haute adhérence) garantit les performances mécaniques. Vérifiez toujours la conformité aux normes françaises et européennes pour assurer la durabilité de l’ouvrage. En cas de doute, un bureau d’études structure pourra dimensionner précisément le treillis adapté à votre projet.
Pose et installation du treillis soudé
La pose du treillis soudé begin par la préparation du support. Le terrain doit être parfaitement nivelé et compacté, avec un lit de sable ou de gravier stabilisé si nécessaire. Un film polyane peut être disposé pour éviter les remontées d’humidité.
Le positionnement du treillis s’effectue sur des cales spécifiques (rehausses) qui maintiennent l’armature à mi-hauteur de la dalle, généralement à 3-4 cm du fond. Cette position centrale optimise l’efficacité du ferraillage en plaçant l’acier dans la zone de traction maximale.
Les panneaux se chevauchent sur au moins deux mailles (environ 20 à 30 cm) pour assurer la continuité de l’armature. Ce recouvrement garantit la transmission des efforts d’un panneau à l’autre. Aucun liage n’est nécessaire aux intersections puisque les fils sont déjà soudés, mais il convient de lier les zones de chevauchement.
Le coulage du béton doit être réalisé rapidement après la pose pour éviter toute dégradation du treillis. Durant le coulage, veillez à ce que le treillis ne se déforme pas et reste à la hauteur prévue. Un béton de classe C25/30 minimum convient pour la plupart des applications structurelles. La vibration du béton assure l’enrobage complet de l’armature et élimine les bulles d’air.
Questions fréquemment posées
Qu’est-ce qu’un treillis soudé et à quoi sert-il ?
Le treillis soudé est une armature métallique préfabriquée composée de fils d’acier assemblés par soudure électrique. Il s’intègre dans le béton armé pour absorber les efforts de traction, prévenir la fissuration et garantir la solidité des ouvrages.
Quelle est la différence entre treillis soudé de surface et de structure ?
Les treillis de surface (PAF) ont des fils de 3-5 mm et servent principalement à limiter les fissures de retrait. Les treillis structurels (ST) ont des fils de 6-12 mm et supportent des charges importantes dans les ouvrages porteurs.
Quel treillis soudé choisir pour une dalle de garage ?
Pour une dalle de garage, un treillis ST 25 avec des fils de 7 mm espacés de 150 mm convient généralement. L’épaisseur de dalle recommandée est de 12 à 15 cm pour supporter le poids des véhicules légers.
Comment poser correctement un treillis soudé dans une dalle ?
Le treillis doit être posé sur des cales à 3-4 cm du fond pour le maintenir à mi-hauteur. Les panneaux se chevauchent sur 20-30 cm. Cette position centrale optimise l’efficacité du ferraillage dans la zone de traction.
Peut-on utiliser du treillis soudé pour une piscine enterrée ?
Oui, le treillis soudé est indispensable pour les piscines enterrées. Il est disposé en double nappe dans les murs et la dalle pour résister à la pression de l’eau et garantir l’étanchéité structurelle de l’ouvrage.
Quel est le prix moyen d’un treillis soudé au m² ?
Le prix varie selon le type et le diamètre des fils, généralement entre 2 et 8 euros par m². Les treillis anti-fissuration sont moins coûteux que les modèles structurels. Il faut ajouter le coût de livraison et de pose.
